7.??? DX8_API庫函數詳細介紹

這章節主講DX8_API函數的詳細介紹的第一部分系統函數

7.1. 系統函數：

7.1.1. 獲取API版本

u8_x *DX8_Version(void);

功能描述： 獲取DX8_API版本

參數：? ? ? ?void

返回值：?? 字符串指針

示例代碼：；

char *apiVersion = DX8_Version();

printf(“Version = %s\n”, apiVersion);

7.1.2. 復位設備

u8_x? DX8_Reset(void);

功能描述：復位DX8芯片，并獲取芯片的配置信息

參數：? ? ? void

返回值：? 成功返回0，否則返回錯誤代碼

示例代碼：

u8_x rv;

rv = DX8_Reset();

if (rv) {

?? printf(“Reset device failed, rv = 0x%.2x\n”, rv);

?? return rv;

}

DX8_Reset獲取DX8芯片的配置信息存儲在CHIP_INFO dx8_info結構體中，dx8_info在庫中已經定義，在DX8_API.h頭文件extern 出來了，用戶可以直接訪問dx8_info來獲取芯片的信息，如SN、UID和Zone的配置模式等：

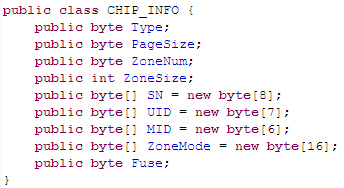

? ? ? CHIP_INFO結構體C定義：??? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?CHIP_INFO結構體Java類定義：

? ? ? ?? ? ? ? ? ? ? ? ? ?? ? ? ? ? ? ??? ? ? ? ? ? ? ?

DX81/DX82芯片基本信息列表：

Product	Type	PageSize (Bytes)	ZoneNum	ZoneSize (Bytes)	EEPROM (Bits)
DX81系列芯片
DX81C01	0x10	16	4	32	1K
DX81C02	0x11		4	64	2K
DX81C04	0x12		4	128	4K
DX81C08	0x13	32	8	128	8K
DX81C16	0x14		16	128	16K
DX81C32	0x15		16	256	32K
DX81C64	0x16		16	512	64K
DX81C128	0x17	64	16	1024	128K
DX81C256	0x18		16	2048	256K
DX82系列芯片
DX82C01	0x20	16	4	32	1K
DX82C02	0x21		4	64	2K
DX82C04	0x22		4	128	4K
DX82C08	0x23	32	8	128	8K
DX82C16	0x24		16	128	16K
DX82C32	0x25		16	256	32K
DX82C64	0x26		16	512	64K
DX82C128	0x27	64	16	1024	128K
DX82C256	0x28		16	2048	256K

SN:? 8個字節，每顆芯片有全球唯一的序列號，永遠無法修改

UID：7個字節，用戶可以對每個產品自行設置ID號，設置后可鎖定，永遠無法修改，出廠時為全0xff

MID：6個字節，廠商代碼，只讀

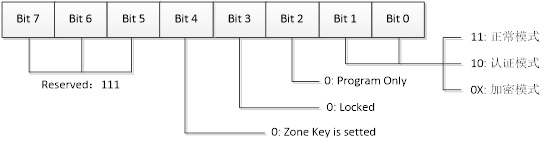

ZoneMode：16個字節，每個字節對應一個Zone的配置信息，配置完成后將鎖定，將永遠無法修改，每個字節定義如下：

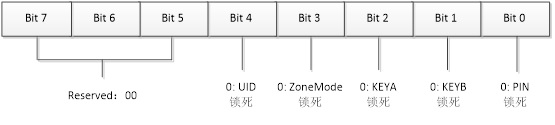

Fuse：1個OTP字節，該字節每bit只能從1寫成0， 0永遠無法再變成1，該字節每bit代表相應配置信息的鎖定狀態，定義如下：

說明：DX8芯片經專用燒錄器個人化后，Fuse字節為0x00，即配置全部鎖定。

7.1.3. 睡眠

u8_x? DX8_Sleep(void);

功能描述：使DX8芯片進入睡眠狀態

參數：???? void

返回值：? 成功返回0，否則返回錯誤代碼

示例代碼：

u8_x rv;

rv = DX8_Sleep();

if (rv) {

?? printf(“Sleep device failed, rv = 0x%.2x\n”, rv);

?? return rv;

}

7.1.4. 喚醒

u8_x? DX8_Wakeup(void);

功能描述：喚醒DX8芯片進入工作狀態，DX8_Reset()函數也可以喚醒DX8芯片

參數：???? void

返回值：? 成功返回0，否則返回錯誤代碼

示例代碼：

u8_x rv;

rv = DX8_Wakeup();

if (rv) {

?? printf(“Wakeup device failed, rv = 0x%.2x\n”, rv);

?? return rv;

}

7.1.5. 獲取隨機數

u8_x DX8_GetRandom(u8_x *random, u8_x len);

功能描述：從DX8芯片中獲取真隨機數，長度必須不大于32

參數：??? random?? 返回的隨機數存儲buffer

????????? len??????? 獲取隨機數的長度，最小為1，最大為32

返回值：? 成功返回0，否則返回錯誤代碼

示例代碼：

u8_x rv;

u8_x random[32];

rv = DX8_GetRandom(random, 32);

if (rv) {

?? printf(“Get Random failed, rv = 0x%.2x\n”, rv);

?? return rv;

}

7.1.6. 驗證PIN

u8_x DX8_VerifyPin(u8_x *seed, u8_x *buf);

功能描述：驗證PIN，主機對DX8進行驗證，同時DX8對主機進行驗證

參數：? ? ? seed? 輸入32個字節的隨機數，主機對DX8進行認證

? ? ? ? ? ? ? ? buf?? 輸入8個字節PIN碼，DX8對主機進行認證

返回值：? 驗證通過返回0，否則返回錯誤代碼

說明：該函數不會將用戶PIN碼暴漏在傳輸線上，PIN碼本身是對芯片配置權限作認證的，當芯片配置被全部鎖定后，該函數任然可以用作Passwords Checking雙向認證功能，芯片出廠PIN碼為8個0xff

示例代碼：

u8_x rv;

u8_x seed[32];

GetSoftRandom(seed,32);

rv = DX8_VerifyPin(seed, pin_value);

if (rv) {

?? printf(“Verify PIN failed, rv = 0x%.2x\n”, rv);

?? return rv;

}

說明：pin_value是在使用Dx8Configuration.exe時產生的dx8_engineer.h中定義，需要將dx8_engineer.h包含到應用程序中

待續......
