DX8加密芯片應用開發手冊（三）

發布時間：2017-08-31瀏覽次數：載入中...來源：上海動信微電子科技有限公司

6.??DX8_API庫概述

DX8加密芯片應用開發手冊這章節主講DX8_API函數的概述

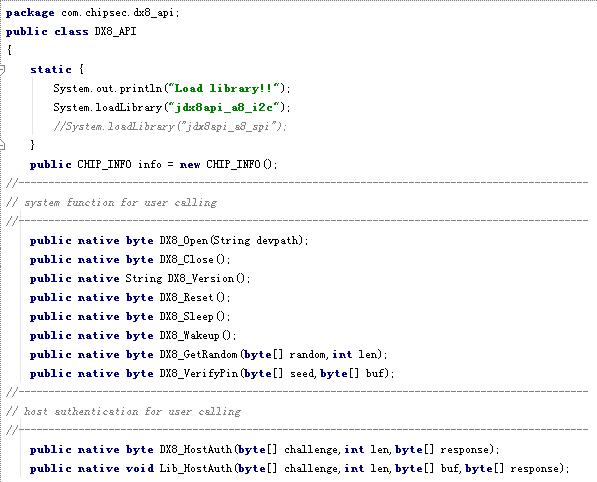

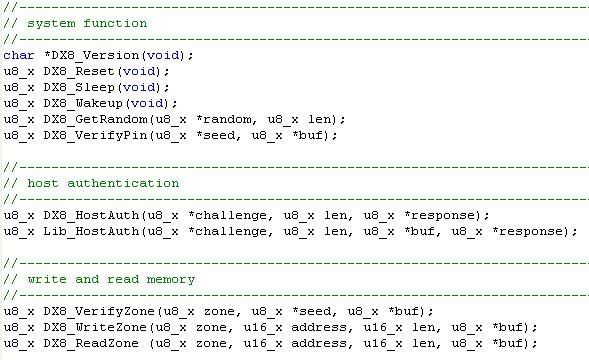

6.1. DX8_API庫函數列表：

函數名稱	功能描述	備注
DX8系統函數
DX8_Version	獲取DX8_API版本信息	?
DX8_Reset	復位DX8	?
DX8_Sleep	DX8睡眠	?
Dx8_Wakeup	喚醒DX8	?
DX8_GetRandom	從DX8獲取隨機數	?
DX8_VerifyPin	驗證PIN	?
DX8防抄板認證函數
DX8_HostAuth	DX8芯片計算挑戰—響應	兩者結果一致，認證通過
Lib_HostAuth	軟件計算挑戰—響應	兩者結果一致，認證通過

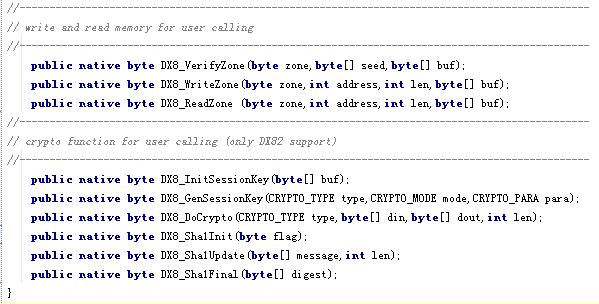

DX8讀寫EEPROM函數
DX8_VerifyZone	驗證Zone Key	當分區Zone配置成密鑰訪問模式時，需要Zone Key驗證通過后才能讀寫
DX8_WriteZone	寫EEPROM分區Zone
DX8_ReadZone	讀EEPROM分區Zone

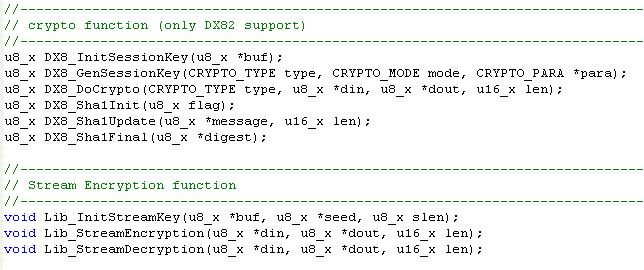

DX82基于標識數據加解密函數
DX8_InitSessionKey	直接初始化會話密鑰	僅適用于DX82
DX8_GenSessionKey	根據標識產生會話密鑰
DX8_DoCrypto	數據加解密計算
DX8 SHA1計算函數
DX8_Sha1Init	SHA1初始化	僅適用于DX82
DX8_Sha1Update	SHA1數據計算
DX8_Sha1Final	獲取SHA1結果
?軟件流加密函數
Lib_InitStreamKey	初始化流加密密鑰	軟件流加密函數
Lib_StreamEncryption	流加密
Lib_StreamDecryption	流解密

6.2. DX8_API庫函數返回值定義

返回值	定義	描述
0x00	DX8_SUCCESS	成功
0x01	DX8_BUS_ERR	硬件接口總線錯誤
0x02	DX8_NO_INIT	DX8沒有執行初始化
0x03	DX8_RESET_ERR	復位錯誤
0x04	DX8_CHIP_INFO_ERR	DX8芯片信息錯誤
0x05	DX8_RESPONSE_LEN_ERR	返回數據長度錯誤
0x06	DX8_TRANSFER_CRC_ERR	傳輸數據CRC錯誤
0x07	DX8_STATUS_DATERR	命令數據的長度或CRC錯誤
0x08	DX8_STATUS_RIGHTERR	命令執行權限錯誤
0x09	DX8_STATUS_CMDERR	命令字節或者命令參數錯誤
0x0a	DX8_STATUS_TIMEOUT	DX8命令執行超時錯誤
0x0b	DX8_SLEEP_ERR	DX8進入Sleep狀態錯誤
0x0c	DX8_WAKEUP_ERR	DX8喚醒錯誤
0x0d	DX8_VERIFY_PIN_ERR	PIN驗證錯誤
0x0e	DX8_VERIFY_KEY_ERR	Zone Key驗證錯誤
0x0f	DX8_WRITE_ZONE_LEN_ERR	寫EEPROM數據長度錯誤
0x10	DX8_READ_ZONE_LEN_ERR	讀EEPROM數據長度錯誤
0x11	DX8_CRYPTO_KEY_ERR	產生會話密鑰錯誤
0x12	DX8_CRYPTO_LEN_ERR	加解密數據長度錯誤

6.3. 主機隨機數產生

在調用DX8_VerifyPin，DX8_HostAuth，DX8_VerifyZone等函數時，需要主機自身產生隨機數字節來對DX8進行認證，如果隨機數有規律的話，會給系統帶來安全隱患。

在C語言中使用rand()函數產生。為了使rand()函數產生真隨機數，在使用rand()函數前，需要對其隨機種子進行動態初始化，在具有時間的系統中，一般推薦采用時間作為隨機因子，如果系統中沒有時間，也可采用其他盡量動態的參數作為隨機因子(如CPU的心跳值)，以此來增強系統的安全性。

示例代碼：

void GetSoftRandom(u8_x *random, u16_x len)

{

? u16_x i;

? srand((unsigned int)time(0) + (unsigned int)jiffies + (srand_cnt++));

? for (i=0; i

}

6.4. 程序員使用的密鑰

程序員在調用相關DX8_API庫函數需要輸入相關的密鑰參數，這些密鑰由Dx8Configuration.exe配置軟件在將配置寫入USBKEY時自動產生，在dx8_engineer.h中，程序員需要將該頭文件內容嵌入到應用開發中，例如下：

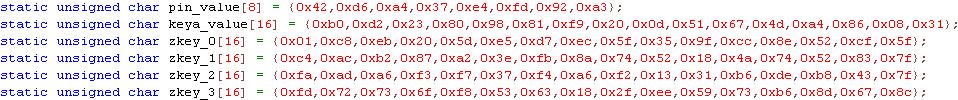

密鑰參數

6.5. DX8_API庫版本

由于所使用的CPU、編譯器和操作系統的不同，我們會根據您的硬件環境生成與之對應的DX8_API庫文件，全力協助您完成超快速Design In，目前常用的版本如下：

操作系統	CPU	DX8_API版本
Android java	Cotex-A系列	libjdx8_spi2c.so
Android java	Cotex-A系列	libjdx8_com.so(ble/wifi等)
Linux C	Cotex-A系列	libcdx8_axx.a
Windows	PC	libdx8_win32.lib
Windows	PC	libdx8_win32usb.lib
無操作系統	通用8051	libdx8_8051.lib
	CC2540/CC2541	libdx8_cc254x.a
	STM32	libdx8_stm32.lib
	dsPIC33	libdx8_dsPIC33.a
	xxxxx	libdx8_xxxxx.a
